Como configurar VLAN QinQ no Datacom DM2104

Contribuição do Saulo Goodman

QinQ, também conhecido como VLAN stacking, é uma tecnologia essencial em redes de provedores de internet, redes Metro Ethernet e ambientes corporativos que precisam transportar múltiplas VLANs de clientes através de uma infraestrutura comum.

Padronizado pelo IEEE como 802.1ad, o QinQ permite encapsular uma VLAN dentro de outra, criando dois níveis de identificação VLAN em um único frame Ethernet.

Antes de entender o QinQ, precisamos conhecer dois conceitos importantes:

CVLAN (Customer VLAN)
É a VLAN do cliente. Representa a rede interna do cliente.
Exemplo:
VLAN 3000 → Cliente

SVLAN (Service VLAN)
É a VLAN usada pelo provedor para transportar o tráfego do cliente pela sua rede.
Exemplo:
VLAN 1544 → VLAN de transporte do provedor

Como funciona ?

Normalmente, um frame Ethernet possui apenas uma tag VLAN:
| MAC Destino | MAC Origem | VLAN 3000 | Dados |

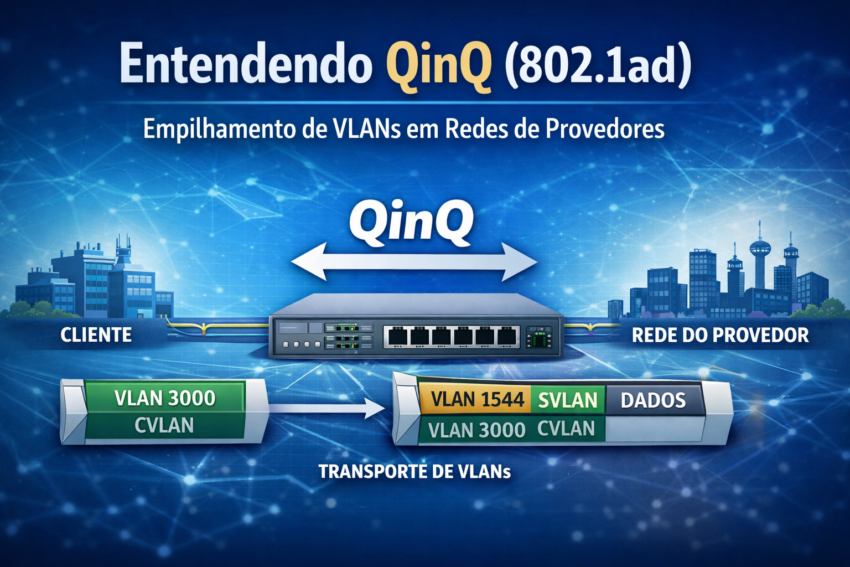

Com QinQ, o switch adiciona uma segunda tag VLAN externa:
| MAC Destino | MAC Origem | VLAN 1544 | VLAN 3000 | Dados |
                                                                           SVLAN                CVLAN

Configuração

interface vlan 1544
 set-member tagged ethernet 1/1
 set-member untagged ethernet 1/5
!
interface ethernet 1/5
 switchport native vlan 1544
 switchport qinq external inner-tag 3000
!
vlan qinq (habilita função QinQ)

Conclusão

Todas VLANs do cliente são transportadas pela SVLAN 1544, em cada porta você poderá utilizar uma VLAN diferente para segmentar sua rede.

QinQ é uma tecnologia essencial para redes modernas, permitindo que provedores transportem múltiplas redes de clientes com eficiência, escalabilidade e isolamento.

Ele é amplamente utilizado em ambientes onde múltiplos clientes compartilham a mesma infraestrutura física, garantindo organização e flexibilidade na entrega de serviços de rede.

Fim !
