Melhorando enlace UBNT CCQ e Throughput – Distance Auto Adjust , ACK timeout

Nos equipamentos Ubiquiti Inc. , a configuração Distance na aba Advenced, serve para ajustar o ACK timeout. O ACK (Acknowledgement) é o sinal de confirmação que o AP ou estação envia para confirmar que recebeu um frame de dados corretamente. Se o ACK timeout for muito curto: a estação não consegue receber o ACK a tempo, então o equipamento entende que houve erro e retransmite o frame. Isso gera retransmissões desnecessárias e queda de throughput. Se o ACK timeout for muito longo: o enlace fica subutilizado porque o equipamento espera demais pelo ACK antes de enviar mais dados. Também impacta negativamente a performance. A opção “Auto Adjust” permite que o equipamento calcule dinamicamente o tempo correto de ACK baseado na distância real do enlace. Isso é crítico em enlaces longos ou ao ar livre.

Estudo de caso

Dificuldade em estabelecer enlace com qualidade de sinal, entre 2 PowerBeam M5400

Cenário
Equipamentos: 2 PowerBeam M5 400
Tipo de enlace: ponto a ponto ao ar livre
Distância: 2-4 km
Dificuldade: Sem CCQ e Tx rate

Testes realizados

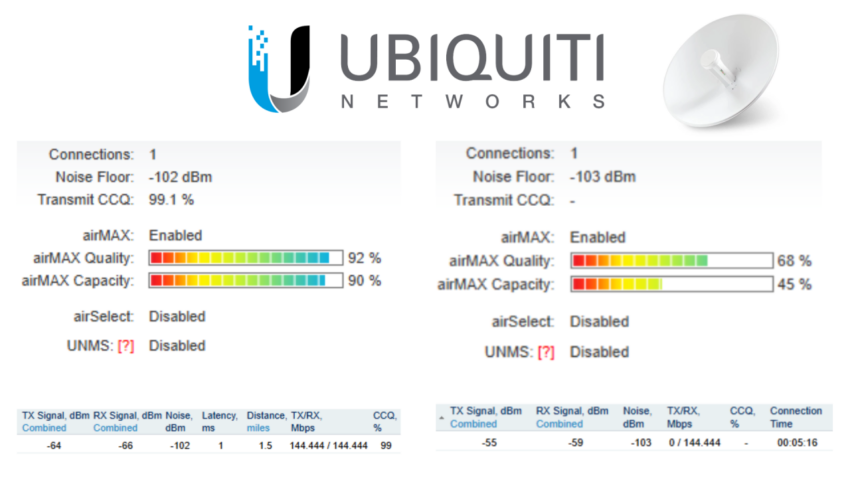

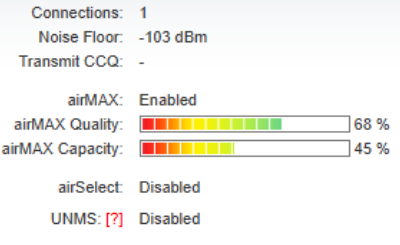

1️⃣ Auto Adjust DESATIVADO
Sinal (RSSI): -54 dBm
TX: 0 Mbps
RX: 144 Mbps
CCQ: não estabeleceu

Mesmo com o sinal aparentemente excelente, o throughput real caiu a zero. Porque o equipamento não ajustou automaticamente o ACK timeout, e a comunicação confiável entre AP e estação não foi possível.

2️⃣ Auto Adjust ATIVADO
Sinal (RSSI): -66 dBm
TX: 144 Mbps
RX: 144 Mbps
CCQ: 99%

Com o Auto Adjust ativado, o equipamento calculou o tempo correto de ACK para a distância do enlace. Apesar do sinal menor, a transmissão se estabilizou, o CCQ foi estabelecido e o throughput foi maximizado Tx e Rx.

O que a Ubiquiti orienta sobre a opção “distance”

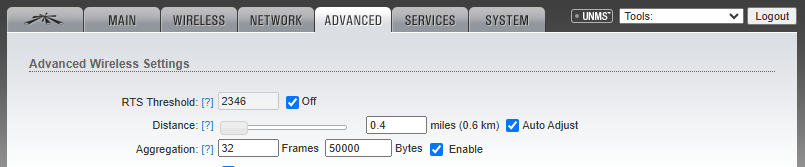

Para especificar o valor da distância em milhas (ou quilômetros), use o controle deslizante ou insira o valor manualmente. A intensidade do sinal e a taxa de transferência diminuem com o alcance. Alterar o valor da distância alterará o valor do tempo limite de ACK (Confirmação) correspondentemente.

Ajuste Automático: Recomendamos habilitar a opção Ajuste Automático. Sempre que a estação recebe um quadro de dados, ela envia um quadro ACK para o AP (se não houver erros de transmissão). Se a estação não receber um quadro ACK do AP dentro do tempo limite definido, ela reenvia o quadro. Se muitos quadros de dados forem reenviados (seja o tempo limite de ACK muito curto ou muito longo), a conexão será ruim e o desempenho da taxa de transferência cairá. O dispositivo possui um novo algoritmo de tempo limite de confirmação automática, que otimiza dinamicamente o valor do tempo limite de confirmação do quadro sem intervenção do usuário. Esse recurso crítico é necessário para estabilizar links externos 802.11n de longa distância. Se duas ou mais estações estiverem localizadas a distâncias consideravelmente diferentes do AP ao qual estão associadas, a distância até a estação mais distante deverá ser definida no lado do AP.

Resultado final

Com o ajuste automático da opção “Distance” estabelecemos um sinal com throughput e CCQ de qualidade.
