Monitoramento CERAGON RFU/IDU através do ZABBIX

Não encontrei muito material entre ambos fabricantes, decidi então unir o útil ao estudo. A ideia é a mesma de sempre, simples e funcional. Quando aperfeiçoar minhas habilidades no zabbix retorno aqui com melhoras desse projeto.

• Encontrar onde esta o arquivo MIB.Acessando a IDU, via SSH/SERIAL identificamos o arquivo AIDU-MIB.TXT, dentro da pasta mibs; (tem várias mibs.txt. dentro dessa pasta, esta simplificado).

root@IP-10:/usr/share/snmp/mibs> ls
AIDU-MIB.txt

Traduzir o arquivo .txt através do comando snmptranslate para obtermos os OIDs.

root@IP-10:/usr/share/snmp/mibs> snmptranslate -Tz -m ./AIDU-MIB.txt
(...)
"genEquipRfuStatusTemperature"      "1.3.6.1.4.1.2281.10.5.1.1.4"
"genEquipUnitIduTemperature"        "1.3.6.1.4.1.2281.10.1.1.9"
"genEquipUnitIduVoltageInput"       "1.3.6.1.4.1.2281.10.1.1.10"
"genEquipRemoteRadioRemoteRxLevel"  "1.3.6.1.4.1.2281.10.7.3.1.1.4"
"genEquipRfuStatusRxLevel"          "1.3.6.1.4.1.2281.10.5.1.1.2"
"genEquipRadioStatusMSE"            "1.3.6.1.4.1.2281.10.7.1.1.2"
"genEquipRadioStatusDefectedBlocks" "1.3.6.1.4.1.2281.10.7.1.1.3"
(...)

É um arquivo grande precisa procurar aquilo que julga necessário monitorar, no meu caso selecionei essas acima;

– Caso queira entender o processo como um teste, rodando o comando abaixo, o valor que nos retornará é o que veremos no zabbix.

root@IP-10:/usr/share/snmp/mibs> snmpwalk -v2c -c public localhost 1.3.6.1.4.1.2281.10.5.1.1.4
SNMPv2-SMI::enterprises.2281.10.5.1.1.4.1 = INTEGER: 18

Nesse caso o OID 1.3.6.1.4.1.2281.10.5.1.1.4 refere-se a temperatura da RFU, que esta em 18 Cº.

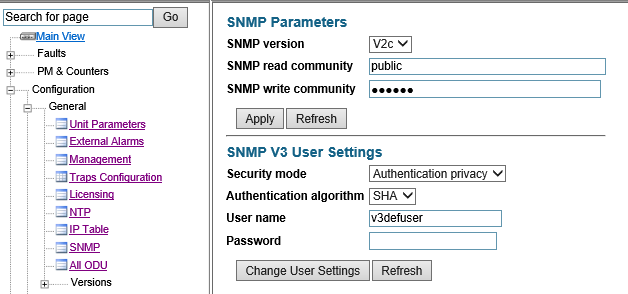

Lembrar de estar configurado SNMP na IDU corretamente V2c nesse caso, nome fica a seu critério;

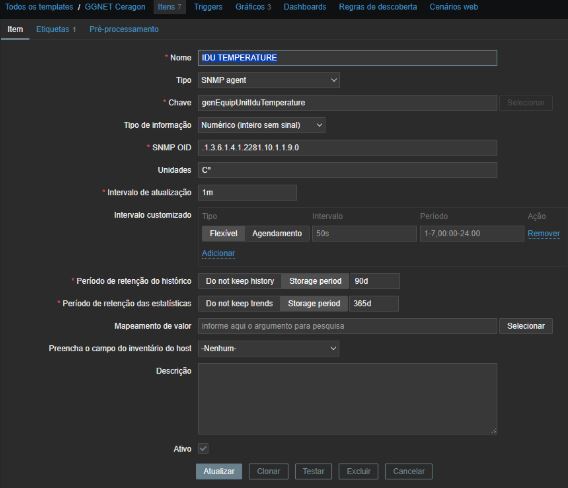

• Pronto agora só criar os itens com os OID escolhidos;

Chave – utilizei o valor em texto que foi gerado pelo snmptranslate, para seguir um padrão

Algo que sofri a entender, foram alguns erros durantes os testes pelo zabbix; Exemplo:

- Value of type "string" is not suitable for value type "Numeric (unsigned)". Value

- such object available on this agent at this oid

Documentação do zabbix, informa que os itens devem ser identificados pelo value_type, esse valor será acrescentado ao final do OID, ou seja a leitura do valor de uma temperatura é diferente o valor de um sinal rx;

Possible values:
0 - numeric float;
1 - character;
2 - log;
3 - numeric unsigned;
4 - text.

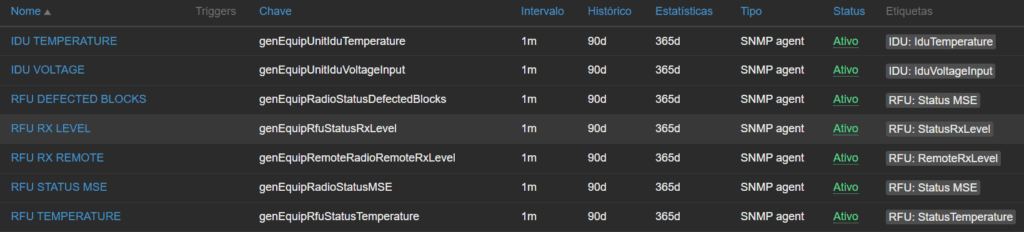

Finalizando os itens

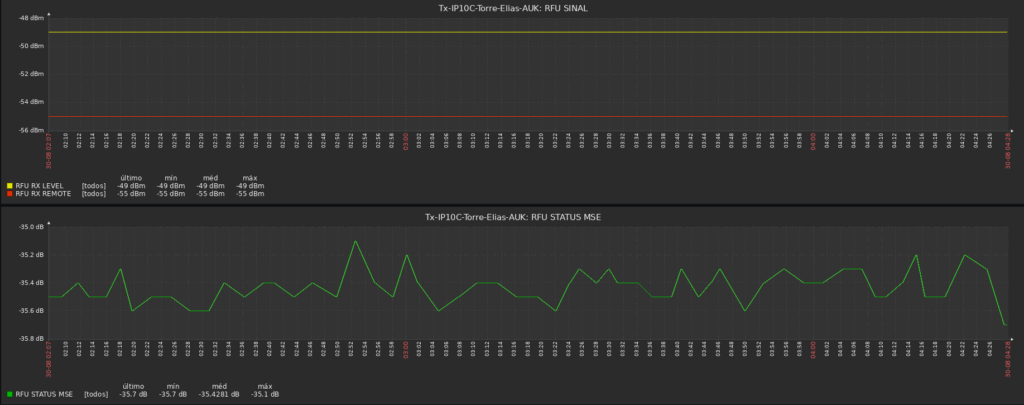

O zabbix mais recente já gera os gráficos “simples” para cada item, no caso dos Rx/RxRemote, criei então um gráfico com os 2 itens facilitando a vizualiação, da mesma forma as temperaturas;

Espero que esse processo em etapas facilite entender a criação manual de templates e entender a ideia de como funcionam as MIB/OID, facilitou meu entendimento ao invés de buscar algo pronto.

Próximas etapas são criar as triggers, fica para próxima …
